80SCY14-1B手动变量轴向柱塞泵

所属分类：SCY14-1B手动变量柱塞泵
点击次数：0
发布日期：2022/11/26

详细介绍

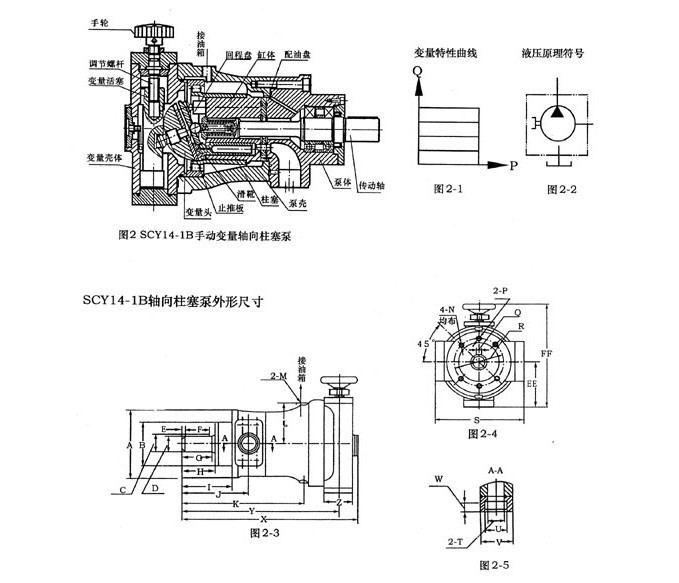

80SCY14-1B手动变量柱塞泵，其原理为转动手轮使变量活塞上下移动，带动变量头倾斜角变化，改变柱塞行程长短，达到变量的目的。这种变量型只适用于不频繁变量，而且不需要远距离操纵的情况下。

手动变量柱塞泵厂家

轴向柱塞泵的工作原理

为了构成柱塞的往复运动条件，轴向柱塞泵都具有倾斜结构，所以，轴向柱塞泵根据其倾斜结构的不同分为斜盘式（直轴式）和斜轴式（摆缸式)两种形式。

为斜盘式轴向柱塞泵的工作原理，这种泵主体由缸体、配油盘、柱塞和斜盘组成。几个柱塞沿圆周均匀分布在缸体内。斜盘轴线与缸体轴线倾斜成一角度，柱塞靠机械装置或在低压油（图中为弹簧）作用下压紧在斜盘上，配油盘2和斜盘4固定不转，当原动机通过传动轴使缸体转动时，由于斜盘的作用，迫使柱塞在缸体内作往复运动，并通过配油盘的配油窗口进行吸油和压油。
