YCY14-1B/10YCY 16YCY 25YCY 32YCY 40YCY 63YCY轴向柱塞泵

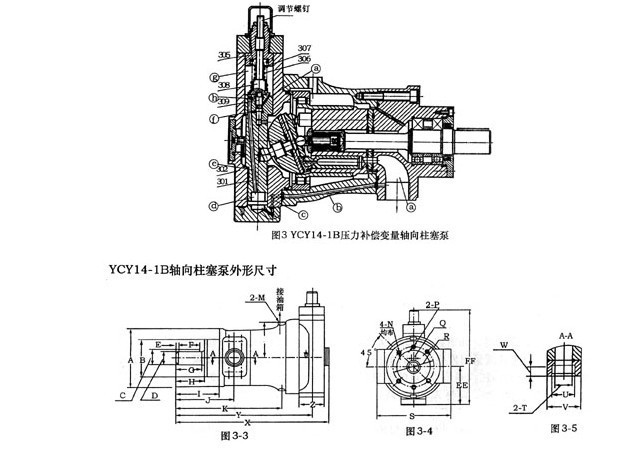

该种变量型式的轴向柱塞泵是靠泵本身压力自动控制，如图3高压油流通道(a)、(b)、(c)，进入变量壳体（302）的下腔（d），由此经过通道（e）分别进入通道（f）和（h），当弹簧的作用力大于由通道（f）进入伺服活塞（309）下端环形面积的液压推力时，则油液经（h）进入上腔（g），推动变量活塞（301）向下移动，使泵的流量增加。反之，当泵的压力克服弹簧力使伺服活塞向上运动时，堵塞通道（h），使（g）腔油通过（i）而卸压，此卸时变量活塞上移，泵的流量减小。

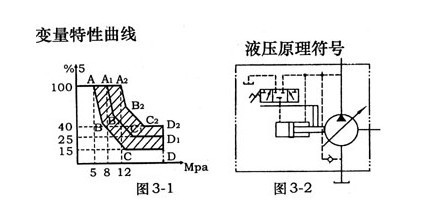

图3-1表示YCY14-1B泵的变量特性曲线，其阴影表示特性调节范围。AB的的斜率是由外弹簧（307）刚度决定的，BC的斜率是由外弹簧（307）和内弹簧（306）的合成，刚度决定的，CD的长短取决于限位螺钉的位置（限制变量头的倾斜角）。

调节变量特性时，如需按A1B1C1D1规律变化，可先将限位螺钉拧至上端，然后调节弹簧套（305）使其流量刚发生变化时的压力与A1点的压力相符，再调节限位螺钉，使流量不再变化时的高压流量与D1点的流量的变化关系是预先设计好的，不需要调整，只要A1和D1两点的流量、压力调好了，该泵就自动地按A1B1C1特性曲线变化。

这种变量型式的特性曲线是近似地按恒功率变化。上述特性的转换点A1和D1的参数可按以下方法计算.例如：已知某一机器的工艺特性要求泵的最大压力为Pmax,在Pmax时D1点的流量为Q1，泵在低压时流量为Qmax，则泵在A1点的压力为：其中：ηP1—泵在P1时的总效率 ηpmax—泵在Pmax的总效率，在本系列泵中，可取（ηp1/ηpnax≈1）原动机的功率选择可以按下式： NH=PmaxQ1/60η,其中η可取0.8-0.9（当Q1较小时取小值，较大时取较大值）

尊重提醒：我公司是厂家直销，无中间环节；我公司所销售CY系列轴向柱塞泵实行国家三包政策， 泵全部三包一年。

轴向柱塞泵的工作原理及结构

主体部分由传动轴带动缸体旋转，使均匀分布在缸体上的七个柱塞绕传动轴中心线转动，通过中心弹簧将柱滑组体中的滑靴压在变量头（或斜盘）上。这样柱塞随着缸体的旋转而作往复运动，完成吸油和压油动作。

使用说明：

1、推选使用N46号抗磨液压油，工作当中应随时注意油液温升,油箱中油温应不超过60C，最适宜的油温为30C＾55C,当油温低于15C或大于60C应给予加热或冷却。

2、液压油一般使用1- 6月应 换一次，并清洗油箱、去除污垢尘埃。对于新投入使用的液压设备使用一个月左右应清洗油箱 换新油。滤网应在清洗油箱时清洗，滤油器的滤芯应定期 换和清洗。为节约成本推选使用滤油车滤油。

3、外接电气控制线由电气盒引入,请注意电机转向要与泵箭头标的方向相一致，电磁阀的控制电压 与电磁铁标示的相一致。

4、 油泵与电机的启动：启动前先检查系统中各调节手轮，手柄是否正常。电气开关和行程挡铁位置是否牢固等，然后才可以先空载启动，空载15分钟后在慢慢加压工 作。一般情 况下,工作过程中不宜频繁启闭电机。在低温启动时,需调整溢流阀为1/2的 额定压力，再反复点动电机，使溢流阀全溢流，给液压油加温，待温度升高 至20C左右，再投入使用。(有加热器的可直接加热升温)。

5、设备应在额定压力以下工作，否则容易导致电机过热甚至过载及损坏其他元件。 *油要过虑干净！！

油泵使用注意事项：

1、油泵的进出油口要按装组合垫圈，管接头接好后在外面再涂一层黄油，这样能防止空气进入。

2、使用之前要往回油孔里加满油，否则油泵会因缺油而瞬间磨损。

3、注入油，管道全部接好后，要空转10分钟后再开始打压力，这样能把泵里和管道里残留的空气排量。

4、油泵的进油口不可以装滤网或者滤芯器，这样会倒致油泵吸油不足而损坏。滤网可以装在油箱内或者装在出油口。
